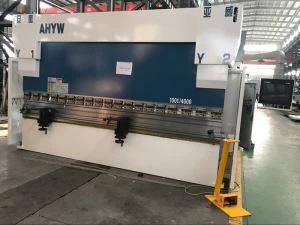

AHYW Yawei ePrAX Hibrid Basın Fren 6 eksen Sac bükme makinesi çin'de yapılan
AHYW Yawei 6 eksenli CNC Hibrit pres frenler 3 m metal bükme makinesi çin fabrika
Çin Yawei Hoerbiger ePrAX CNC Hibrit abkant presler
Çin İtalya ile yapılan ePrAX Hibrit abkant presleri ESA S640 DSP MCS lazer korumalı
AHYW Çift taşınabilir pompa ePrAX Hibrid abkant pres makinesi Yawei üretmektedir
AHYW Elektro hidrolik ePrAX Hibrid servo pompa basın fren makineleri 4 eksen Çin
Almanya Hoerbiger ePrAX CNC Hibrit Abkant pres makinesi, Almanya Hoerbiger ePrAX Elektro Hidrolik Hibrit sistem tasarımı sayesinde en yeni yüksek teknoloji ürünü Synchro abkant pres tasarımıdır.
Çevre dostu,% 65 enerji tasarrufu, Doğru, Hızlı, Sessiz, Verimli, Dayanıklı
AHYW Ana Hibrit Hidrolik Pres Fren Makinalarının Hidrolik Yapısı:
AHYW Hoerbiger ePrAX hibrit sistemi doğrudan Y1 ve Y2 silindirlerinin üzerine monte edilmiştir;
vanalar, pompa, servo tahrik ve yağ tankı ePrAX'a kompakt bir şekilde entegre edilmiştir.
1, Y1 servo hibrid, tank, servo sürücü ve valfler dahil
2, Y2 servo hibrid, tank, servo sürücü ve valfler dahil
3, İtalya Y1 ve Y2 hibrid sistemi için faz servo sürücü
4, Y1 ve Y2 silindirleri
Hoerbiger ePrAX Hibrit abkant presleri, HOERBIGER tarafından geliştirilen elektrohidrolik ePrAX®kontrol pres sistemi, valf kontrollü ePrAX®basic ile servo tahrikli ePrAX® çözümleri arasındaki boşluğu kapatıyor
abkant presler için. Bu sistemler, servo tahrikli abkant pres sistemlerinin tutarlı bir şekilde daha da geliştirilmesidir.
HOERBIGER.
Her iki tahrik teknolojisinin avantajlarını birleştiren bir elektrohidrolik sistemdir: Elektrikli tahrikin aksine, hidrolikler sayesinde güçlü ve dayanıklıdır, ancak kompakt tasarım sayesinde harici yağ hattı içermeyen, temiz ve sızıntısız çalışmasını sağlar Zira tüm bileşenler silindir üzerine kompakt bir şekilde entegre edilmiştir.
EPrAX®control elektrik girişini makine kontrol ünitesinden (CNC) mekanik lineer harekete * çevirir. Bunu başarmak için, makine kontrolörü eksen kontrol cihazı ve ardından motor kontrol cihazı ile iletişim kurar.
Senkronize silindirler, bir çalışma hareketi veya hızlı bir hareketten oluşan önceden seçilmiş profilleri izler.
kontrollü izleme. Sürücü, hız değişkenli bir motorlu pompa ünitesi ile bükme aletinin konumunu ve damgalama sırasındaki gücünü kontrol eder.
AHYW Çin Yawei Hibrid Basın Fren Makinesi ana çalışma prensibi:
AHYW CNC Abkant pres kontrolörü belirli profilleri otomatik olarak bükmek için gereken basıncı hesaplayabilir,
CNC, servo motora komut verecek ve gerekli yağ akışına ihtiyaç duyulan dönme hızına ulaşacak
hız değişkenli motor pompası ünitesini kullanarak bir bükme döngüsünü tamamlayın; İki ünite doğrusal ölçek gerçek zamanlı olarak ram pozisyonunu ve CNC'ye sürekli geri beslemeyi izler.
Değişken motor pompası sadece pres bükme işleminde çalışır, bekleme aşamasında ve malzeme taşıma aşamasında neredeyse durur.
Hoerbiger ePrAX Hybrid abkant pres sistemi ile çalışan Metal Bükme makinelerinin faydaları
EPrAX® kontrol sistemi, harici fren sistemi olmadan son derece basit bir silindir arayüzüne sahip, pres frenleri için yenilikçi bir servo sürücüdür. Basit tahrik / silindir arayüzü, müşterinin silindirinin kolay kurulumunu sağlar. Sonuç olarak, ePrAX®control müşterilere aşağıdaki avantajları sunar:
Hızlı - döngü süresini kısaltarak% 10'a varan performans artışı
Verimli - geleneksel sistemlere kıyasla% 50'ye varan enerji verimliliği artırma
Hassas - 0,005 mm'ye kadar konumlandırma hassasiyeti (yüksek uçlu silindir / servo contalı)
Esnek - 500 mm'ye kadar vuruş gerçekleştirilebilir
Güvenilir - minimum sızıntı riski
Fısıltı - tüm çalışma modlarında azaltılmış gürültü gelişimi
Kompakt - orta traverste yeni alan yaratır
Uyumlu - CNC'ye basit entegrasyon
Maliyet optimize edildi - daha az kurulum ve servis masrafı
Çevre dostu - önemli ölçüde azaltılmış yağ hacmi
AHYW Yawei'nin standart Özelliği, ePrAX Hibrit CNC Abkant pres 6 eksenli:
İtalya ESA ESA S640 çevrimdışı yazılım ile tam dokunmatik ekran denetleyicisi yaptı
6 Eksen otomatik kontrollü Y1, Y2, Z1, Z2, X & R ve CNC motorlu mekanik sapma tablosu
EPrAX hibrit sisteme entegre Alman Hoerbiger valfleri ve pompası
İtalya Faz servo motor ve hibrit sistem için tahrik
Japonya Yaskawa servo motor X & R için otomatik arka ölçer
Y1 ve Y2 için Alman Heidenhain doğrusal ölçek
Tayvan Hiwin vidalı ve lineer kılavuz geri ölçer yaptı
Geniş Trumpf pres freni parmağı çift lineer kılavuzda hareket etmeyi durduruyor
Amada-EURO tipi çabuk açılan mengene
Amada-EURO 88 derece üst düzey zımba ve 2V hızlı değişim kalıbını sertleştirdi
Kabindeki Schneider ana elektrik bileşenleri
Acil durdurma özellikli harika ayak pedalı
İsteğe Bağlı AHYW Yawei Özellikleri 6 eksenli Hibrit Abkant presleri üretmektedir Çin'in ürettiği:
İtalya yapımı ESA S650W, ESA S660W 2D ve 3D tam dokunmatik ekran CNC Basın fren denetleyicisi
DELEM DA66T, DA69T 2D ve 3D grafik tam dokunmatik ekran denetleyicisi yaptı
CNC kontrollü Hidrolik sapma tablosu
5 eksenli CNC kontrollü otomatik pres fren geri göstergesi
6 eksenli CNC kontrollü otomatik pres freni geri göstergesi, X1, X2, Z1, Z2, R1 & R2 6 eksen
İtalya Rolleri abkant pres ve kalıp tutucular yaptı
İtalya yapımı Rolleri pres fren pnömatik veya hidrolik sıkma sistemi
Wila New Standard Premium / Pro Abkant pres takım tutucuları
Wila Yeni Standart Premium / Pro Abkant pres takımları
Wila AKILLI TAKIM YERİ (STL) SİSTEMİ
Almanya ce ce ışık perdesi pres fren koruma ce sürümü
Almanya pilz ışık perdesi veya lazer pres freni parmak koruma
İtalya DSP Lazer parmak koruma sistemi yaptı
İtalya CE MCS emniyet basın fren denetleyicisi ile DSP Lazer koruma yaptı
Avustralya yapımı CNC Abkant Lazersafe koruma sistemi
Lazersafe LZS-005 basın fren PCSS emniyet kontrolörü ile Blok lazer
Lazersafe IRIS & IRIS PLUS PCSS güvenlik denetleyicisi ile basın fren görüntüleme lazer koruma
CNC kontrollü abkant bükme yardımcıları, CNC kontrollü abkant bükme takipçileri
Lazersafe IRIS koruması, abkant pres emniyet emniyet kontrolünün en hızlı bükülme hızı
IRIS, yüksek performanslı optik korumayı gerçek zamanlı görüntü işleme ile birleştirerek abkant üreticilerine daha fazla işlevsellik sağlayan bir Entegre Gerçek Zamanlı Görüntüleme Sistemidir. İki modelde mevcut olan IRIS ve IRIS Plus sistemleri, bir lazer vericiyi ve abkant presin üst kirişine monte edilmiş bir alıcı seti içerir. Her model, yüksek hızlı bir dijital kamera ve alıcı ünitede bulunan görüntü veri işleme sistemi içerir.
Özellikler
IRIS tarafından işlenen görüntü verileri, özel yazılım uygulamalarının geliştirilmesi yoluyla CNC abkant sisteminde çok çeşitli ek kullanıcı özellikleri uygulamak için kullanılabilir. IRIS, abkant üreticisi tarafından CNC abkant sistemi ile özel entegrasyon gerektirir ve kullanılan CNC abkant sistemine ve genel işlemin üretici tarafından nasıl uygulandığına bağlı olarak işlevsellik ve özellikler farklılık gösterir. Gelişmiş fonksiyonlar, üreticinin destekleyici CNC abkant fren sistemi yazılımı geliştirmesini gerektirecektir.
Viraj hız yönetimi
Avrupa pres freni standardı EN12622, bükme hızının 10 mm / s ile sınırlandırılmasını şart koşuyor. Bu hız sınırlaması, operatöre doğru bakan malzemenin bükme sırasında hareket ettiği hızı yöneterek genel bir güvenlik seviyesi sağlar. Bununla birlikte, makine direktifinde ve EN12622'de, belirli işlemlerin düzgün bir şekilde izlenebilmesi koşuluyla, daha geniş V kalıplarıyla daha hızlı bükülme hızları için bir temel sağlayan maddeler vardır.
CNC abkant emniyet bükme sisteminde, üretici daha büyük genişlikte V kalıpları için daha hızlı bir viraj hızı ayarlayabilir. Daha hızlı bükme için güvenli bir koşulu kolaylaştırmak için, bükme hızı yönetim işlemi, operatöre bakan malzemenin bükme yayında hareket ettiği hızın otomatik olarak izlenmesini sağlar. Bunu yapmak için, IRIS, bükme işleminin gerçek zamanlı görüntülerini işler ve parçanın oluştuğu hızı ölçmek için hareketli tabakanın açısal hızını hesaplar. Daha geniş bir V kalıbı olan açısal hızın, daha dar V kalıpları kullanıldığında hızdan yeterince düşük olması durumunda, daha hızlı bir bükülme hızına izin verilir. Bu hesaplanan hız, CNC'de programlanan kalıp genişliği ile karşılaştırılır ve açısal hız eşiği dahilindeyse, makinenin malzemeyi 10 mm / sn'den daha büyük bir hızda bükmeye devam etmesine izin verir.
Bükme hızı yönetimi, bükme işlemini sürekli olarak izler, böylece açısal hızın maksimum eşiği aşması veya operatör yanlış bir kalıp genişliği seçmesi durumunda, makine durdurulur ve dirsek 10 mm / s'de tamamlanabilir.
Kombinasyon sistemi olarak, hem IRIS hem de IRIS Plus modelleri, aletler yüksek hızda kapanırken yüksek performanslı optik koruma sağlar, ardından bükme işlemi başladıktan sonra, optik görüntüleme işlevi devreye girer. Bükme sırasında, sistemler görüntüleri gerçek zamanlı olarak alır ve işler ve SmartLink aracılığıyla verileri CNC sistemine aktarır. Görüntü işleme sistemi ve yazılımı tamamen IRIS ve IRIS Plus alıcılarında bulunur, bu nedenle ek işleme donanımı veya yazılımı gerekmez.
IRIS ve IRIS Plus optik görüntüleme, abkant üreticisinin, Bükme Hızı Yönetimi, Dinamik Açı Kontrolü gibi CNC sisteminde çeşitli kullanıcı özelliklerini uygulamak için gerçek zamanlı görüntü verilerini (SmartLink aracılığıyla) kullanmalarını sağlayan esnek, açık bir platform teknolojisidir. , Aktif Açı Kontrolü artı çok daha fazlası.
Euroepan için daha fazla detay gerekli, İngiltere ve İtalya, Hoerbiger ePrAX CNC Hybrid Pres frenlerini 6 eksenli yaptı, bize e-posta gönderin!
